鋰電池在日常生活中可以說是非常常見了，在給鋰電池充電的時候，需要用專用的鋰電池充電芯片，這是為什么？能不能用電源直接給鋰電池充電？這個問題需要通過鋰電池的充電曲線來解釋。

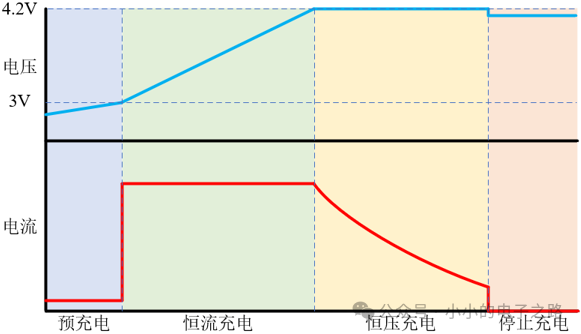

一、鋰電池充電曲線
一般來說，鋰電池的充電過程分為四步：預充電、恒流充電、恒壓充電、停止充電。接下來，通過一節3S鋰電池的充電過程來理解一下這四個步驟。
預充電：若電池電壓小于3V，要先進行預充電，充電電流為一般為0.05C；
恒流充電：當電池電壓在3V-4.2V時，進行恒流充電，充電電流一般為0.2C-1C；

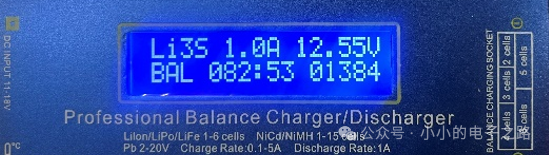

恒流充電
恒壓充電：當電池電壓達到4.2V時，進行恒壓充電，充電電壓為4.2V，充電電流緩慢降低；
恒壓充電
停止充電：為防止電池過充，電池最終必須要停止充電，控制充電停止的方式一般有計時器終止和C/10終止兩種。
計時器終止是判斷充電時間，當充電時間達到設定值之后停止充電。
計時器終止
C/10終止是判斷充電電流，當充電電流降低到設定值之后停止充電，這個設定值可以是恒流充電電流的1/10。

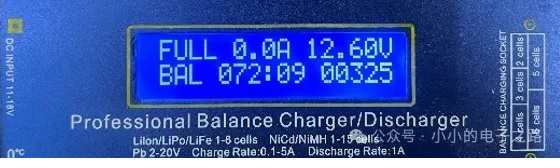

C/10終止
注意：上述電壓為單節鋰電池電壓，3S鋰電池為三節鋰電池串聯，其電壓為單節鋰電池電壓的三倍。
二、鋰電池能不能用電源直接充電
觀察鋰電池的充電曲線可以發現，不通過專用充電芯片，直接用電源給鋰電池充電是不現實的：
1、無法實現恒流充電；
2、無法實現預充電，電池電壓小于3V時，電流反而最大；
3、無法實現自動停止充電；
4、無法實現電池充電溫度異常時的溫度保護功能。 |
