最適宜緊急備用電源的小型化、低成本化、低噪聲化、低暗電流化
美蓓亞三美株式會社(MinebeaMitsumi Inc.) 旗下的艾普凌科有限公司（ABLIC Inc.，總裁：田中誠司，總部地址：東京都港區，下稱“ABLIC”）今天推出了車載用升壓型DC-DC控制器「S-19990/9系列」。
今天推出的新產品「S-19990/9系列」是36V工作的升壓型DC-DC控制器，因工作電壓可確保從3V(業界最小(※1))開始，最適宜構建備用電源的升壓電路。可以選擇400kHz振蕩頻率或2.2MHz振蕩頻率。
「S-19990/9系列」還搭載有擴頻時鐘振蕩電路(※2)，可以降低升壓電路發出的傳導噪聲及輻射噪聲。另外，靜止時的消耗電流為60μA(典型值)，在低電流下工作的同時，實現優異的響應特性。憑借這些特點，既可降低備份電容器/電池的電壓，又可實現小型、低成本、低噪聲、低暗電流和快速響應，支持日益增長的安全性能要求。
此外，「S-19999系列」內置有電壓反饋電阻電路(※3)，在休眠模式下可以切斷電壓反饋電阻電路的電流路徑。與電壓反饋電阻電路外接型的「S-19990系列」相比，可以進一步削減暗電流。
S-19990/9系列還應對PPAP（Production Part Approval Process: 生產零件批準程序），有關車載用IC的品質規范AEC(*)-Q100 Grade1(*Automotive Electronics Council: 汽車電子協會）正在應對中。
[主要特點]
1.可從業界最小(※1)的工作電壓啟動
2.低EMI、2.2MHz工作
3.靜止時低消耗電流
4.采用業界最小(※4)的封裝
S-19990/9系列作為36V工作的升壓DC-DC控制器，采用了業界最小封裝尺寸的HSNT-8(2030)。HSNT-8(2030)因是引腳向外伸出的外部引腳型封裝，不僅安裝容易，而且強度也高，可以進行安裝后的自動外觀檢查。

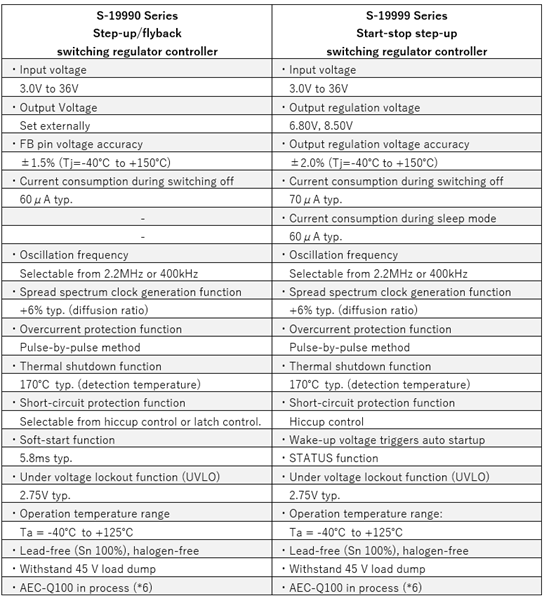

[主要規格]
(※1) 作為36V工作車載用升壓DC-DC控制器并內置有擴頻時鐘振蕩功能。根據本公司截止2023年7月的調查。
(※2) 通過調制振蕩頻率，抑制在特定頻率（例如2.2MHz及其高次諧波）產生的噪聲峰值的技術。
(※3) 反饋電阻電路是指設定輸出電壓的電阻電路。
(※4) 作為36V工作車載用升壓DC-DC控制器。根據本公司截止2023年7月的調查。
(※5) 詳情請聯系我們的銷售辦事處。
[應用案例]
・S-19990(升壓結構)：電動門栓、e-Call 、TCU、LED、各種ECU
・S-19990(反激結構)：反相器、OBC、48V馬達(空調壓縮機)、各種ECU
・S-19999：克朗對策、啟停系統、各種ECU
|
