靜態電流僅160nA，有助于消費電子和工業設備應用更加省電

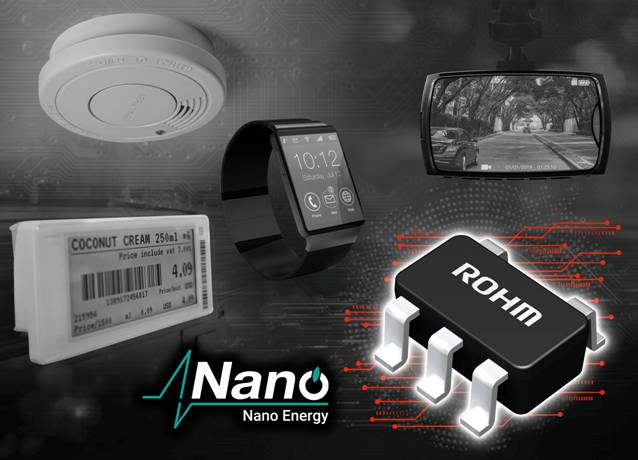

全球知名半導體制造商ROHM（總部位于日本京都市）開發出靜態電流超低的線性運算放大器“LMR1901YG-M”。該產品非常適用于傳感器信號放大用途，比如在電池等內部電源供電的設備中檢測和測量溫度、流量、氣體濃度等應用。
近年來，消費電子和工業設備等各種應用都需要進行更復雜的控制，因此用來對溫度、濕度、振動、壓力、流量等進行數字化的傳感器，以及用來放大傳感器信號的運算放大器的重要性日益凸顯。另一方面，在追求實現可持續發展社會的大背景下，應用產品進一步節能這一課題已成為當務之急，即使是單個元器件也需要降低其功耗。在這種背景下，ROHM正在加速開發滿足“高精度”且“低靜態電流”兩種需求的運算放大器產品。利用融入了以往確立的“Nano Energy™”電路技術的升級技術——超低靜態電流技術，ROHM開發出靜態電流達到世界超低水平的運算放大器。

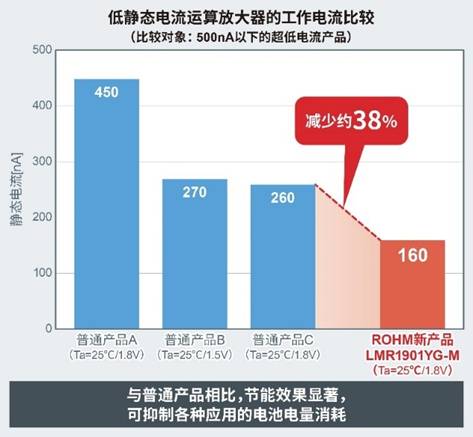

新產品采用ROHM自有的超低靜態電流技術，徹底抑制了因溫度和電壓變化而導致的電流增加問題，與普通的低靜態電流運算放大器相比，靜態電流減少約38%，僅為160nA（Typ.）。這不僅可延長由內置電池供電的電子貨架標簽等應用的使用壽命，還有助于延長配備充電電池的智能手機等應用的續航時間。另外，在－40℃～＋105℃的工作溫度范圍內，靜態電流幾乎不變，因此即使在火災報警器和環境傳感器等外部溫度會發生變化的環境中，也能穩定地省電運行。
不僅如此，輸入失調電壓*1比普通低靜態電流運算放大器低45%，最大僅為0.55mV（Ta=25℃），并且保證輸入失調電壓溫漂*2最大僅為7µV/℃，可高精度地放大傳感器信號。其電源電壓范圍寬達1.7V～5.5V，而且還支持軌到軌輸入輸出*3，因此適用于各種消費電子和工業設備應用。新產品還符合“AEC-Q100”汽車電子產品可靠性標準，即使在車內等嚴苛條件下，也能在不影響功能性的前提下穩定運行。
為了加快LMR1901YG-M的應用，在ROHM官網上還免費提供電路設計所需的各種技術資料和仿真用的SPICE模型等資源，而且還支持使用ROHM Solution Simulator*4。
新產品已經以月產100萬個的規模投入量產（樣品價格600日元/個，不含稅）。前道工序的生產基地為ROHM Hamamatsu Co., Ltd.（日本濱松市），后道工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。另外，相應的產品也已開始電商銷售，從Ameya360等電商平臺均可購買。
未來，ROHM將繼續利用自有的超低靜態電流技術，追求進一步降低運算放大器的功耗。此外，ROHM將持續致力于改進運算放大器在低噪聲、低失調電壓、節能和擴大電源電壓范圍等方面的性能，并通過提高應用產品的控制精度為解決社會課題貢獻力量。
＜產品陣容＞
＜應用示例＞
・消費電子：智能手機、智能手表、可穿戴設備、火災報警器、人體感應傳感器等
・工業設備：電子貨架標簽、便攜式計量?jī)x器、數據記錄儀、各種物聯網設備用的環境傳感器等
・車載設備：汽車防盜裝置用的傳感器、行車記錄儀等
＜電商銷售信息＞
開始銷售時間：2024年2月
網售平臺：Ameya360
新產品在其他電商平臺也將逐步發售。
・產品信息
產品型號：LMR1901YG-M
＜關于Nano Energy™＞
Nano Energy™是利用ROHM的垂直統合型生產體制，通過融合“電路設計”、“布局”和“工藝”三大模擬技術優勢而確立的、實現了納安（nA）級電路電流的超低靜態電流技術。
該技術不僅可以延長電池供電的物聯網設備和移動設備的續航時間，還有助于不希望增加功耗的工業設備和車載設備高效運行。
https://www.rohm.com.cn/support/nano
・Nano Energy™是ROHM Co., Ltd.的商標或注冊商標。
＜術語解說＞
*1) 輸入失調電壓
運算放大器輸入引腳間產生的誤差電壓稱為“輸入失調電壓”。
*2) 輸入失調電壓溫漂
輸入失調電壓隨著溫度的升降而變化稱為“輸入失調電壓溫漂”，可以說，這種變化量越小，運算放大器的精度越高。在運算放大器內自動校正輸入失調電壓溫漂的產品稱為“零漂移運算放大器”。
*3) Rail to Rail輸入輸出
運算放大器的輸入和輸出的電壓可以對應到所供給的電源電壓范圍的電路形式。此時的電源電壓稱為“Rail”。
*4) ROHM Solution Simulator
在ROHM官網上運行的免費電路仿真工具。 |
