美國芝加哥大學科學家在最新一期《科學》雜志上發表論文稱，他們研制出迄今最薄的芯片級光線路——二維（2D）波導。這款只有幾個原子厚的玻璃晶體可捕獲和攜帶光，而且效率驚人，可將光傳播長達一厘米的距離，在光基計算領域，這是非常遙遠的距離，有望為新技術開辟道路。

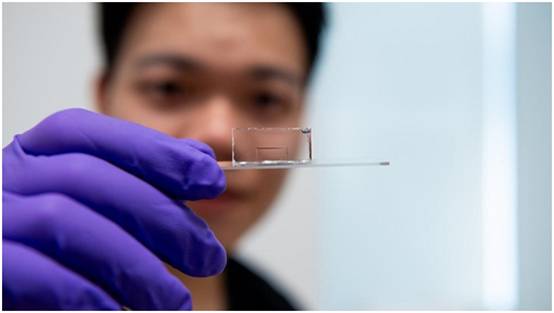

芝加哥大學科學家開發出一種只有幾個原子厚度的玻璃晶體，可以捕獲和攜帶光。圖為研究人員拿著這種材料。 圖片來源：Jean Lachat/物理學家組織網
將光從一個地方引導到另一個地方是現代通信世界的支柱。在海底和大陸之間，光纖電纜傳輸?shù)墓鈱囊曨l到銀行轉賬交易在內的所有內容進行編碼，所有這些都在頭發絲粗細的股線內進行。
為使這些股線變得更纖薄，甚至是2D的，研究團隊發明了一種新的2D波導。它是由二硫化鉬制成的玻璃晶體。這款超薄2D晶體不僅能容納能量，而且能將能量傳遞到比現有類似系統遠1000倍的距離，被捕獲的光也表現得像是在2D空間內傳播。
研究團隊指出，至關重要的是，在現有的3D波導中，光子總是在波導內封閉傳播，但在新系統內，玻璃晶體實際上比光子本身更薄，所以光子的一部分在傳播時會從晶體中“溢出”，這使得利用玻璃晶體制造復雜的設備變得更加容易，因為光可以用透鏡或棱鏡輕易地移動。此外，光子還可在途中“感受”周圍環境的信息，科學家也可使用這些波導在微觀層面上制造傳感器。
研究人員對構建非常薄的二維光子電路非常感興趣，未來這些電路可堆疊起來，將更多微小器件集成到芯片同一區域。 |
