作者：Chau Tran
圖1所示的音頻“panpot”電路根據電位計設置，連續改變左右立體聲通道之間單聲道音頻信號的位置。低成本和低失真是音頻電路的重要考慮因素。AD82731雙通道低失真差動放大器使用內部增益設置電阻，以確保兩個通道之間的出色匹配。無需外部元件，每個通道配置為兩個增益為3的高性能放大器。在音頻范圍內，總諧波失真小于0.0007%。
雖然該電路可以分立構建，但將放大器和電阻集成在單個芯片上可為電路板設計人員帶來優勢，包括改進規格、減少PCB面積和降低生產成本。
圖1.音頻盤罐放大器。
在該電路中，信號使用串聯10 kΩ電阻在兩個放大器之間分配。一個帶接地游標的電位計插入兩個同相輸入之間。電位計和10 kΩ電阻的組合呈現出輕負載，大多數電源都可以輕松驅動。放大器的增益配置為3。當電位計游標位于任一端時，一個輸入接地，因此沒有信號直通相應的輸出。另一個輸入看到 V在/2，因此其輸出為 1.5 × V在.游標位于中間時，兩個放大器的輸入均為V在/3，所以每個放大器的輸出為V在.因此，通過移動游標（機械或電子），信號電平在0至1.5 × V范圍內連續變化在單通道，1.5 × V在在另一個通道上為 0，因此，對于聽者來說，源似乎穿過聲場從一個通道移動到另一個通道。這允許將圖像或聲音的明顯來源放置在左右揚聲器之間的任何位置。

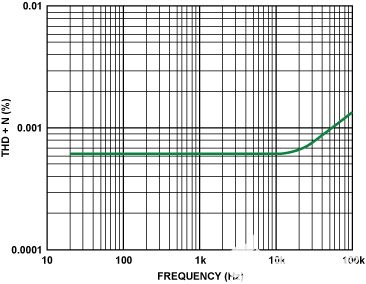

圖2.總諧波失真和噪聲與頻率的關系。
圖2顯示了音頻范圍內的總諧波失真和噪聲。誤差隨頻率增加，但在0 kHz時總誤差仍小于0007.20%。圖3顯示了與IC的連接。
圖3.接線圖。
|
