電源是現代電子產品必不可缺的模塊，現今大多數的通用電源芯片都會提供如下圖所示的反饋引腳，便于客戶使用反饋電阻實現所需的輸出，簡化設計并節省調試時間。但是通用化也從根本上制約了轉換器的帶寬及瞬態響應能力。這種情況下，設計師可以通過使用前饋電容在一定程度上對此進行改善。
本次對前饋補償進行基本介紹，以方便設計人員選取合適的前饋電容以達到更的產品性能。
前饋電容的影響

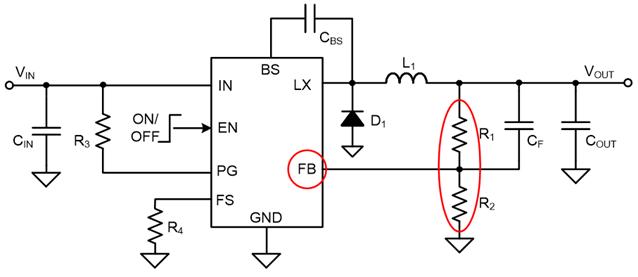

常見的可調電源電路如下圖所示。
*可調電源電路
A(s)為電源系統的開環增益，為方便討論我們假定A(s)里已經包含了輸出電容、負載等其他因素的影響。
上述電路在不使用前饋電容CF時的輸出電壓為
其中，β為反饋系數。其環路增益為
可見，通過調節分壓電阻雖然可以改變輸出電壓OUT，但同時也使得G(s)的帶寬變窄。
合理地使用前饋電容可以提升電源的帶寬及響應速度，此時環路增益為
由此可得，CF并不改變DC輸出，而是為系統引入了一對低頻零點fz和高頻極點fp。零點會使相位裕量增加，極點則惡化相位裕量，使零點與極點盡量遠離才能獲得更多的相位裕量。但CF引入的零極點對的距離在對數坐標里是固定的，因為
據此可確定，前饋電容在R1/R2越大時作用越明顯，在R1=0時不產生作用。而在R1/R2確定的場合，需要合理地選擇前饋電容CF。
前饋電容的選擇
為了兼顧系統的帶寬和相位裕量，通過以下步驟可以得到化的前饋電容容值
1. 在沒有前饋電容的情況下測得系統的穿越頻率fc；
2. 選擇的前饋電容引入的零點和極點，使其滿足
化簡為
 |
