近年來，伴隨著USB Type-C接口的大規模推廣及各類快充協議的快速普及，鋰電池快充技術迅速發展。為了讓消費者感受到充電時間大幅度減少而帶來的極致體驗，各大手機廠商不斷加大對快充技術的研發和推廣。目前，快充功能已逐步演變成智能手機中的必要選項。
南芯科技致力于為客戶提供完整的快充解決方案，2020年以來，南芯陸續推出電荷泵類充電芯和單節5A 降壓型充電芯片，為滿足更多終端客戶需求，南芯半導體再次強勢推出單節3A鋰離子充電芯片SC89601D。
SC89601D
SC89601D 是一款支持動態路徑管理的降壓型充電芯片。最大充電電流3A，可以為鋰電池提供完整的充放電管理功能，適用于手機、平板等便攜式互聯網設備和配件。
SC89601D采用QFN 4X4-24 封裝，輸入支持高達22V 耐壓。芯片集成了反向阻斷管（RBFET），降壓功率管（HSFET及LSFET），功率路徑管理管（BATFET），功率管驅動供電和電路，大幅度簡化了系統設計。MCU可通過I2C 接口靈活配置充電參數，SC89601D支持3A充電電流，及1.2A 反向OTG 電流。

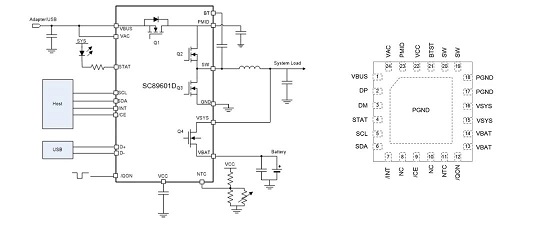

SC89601D pinout及應用框圖如下：
SC89601D 在無需外部軟件控制下，可自動完成電池的整個充電周期：包含低電壓充電、預充電電、恒流充電、恒壓充電、充電截止，當電池電壓低于設定的門限后，SC89601D自動開啟新的充電周期。
同時SC89601D 支持NVDC功率路徑管理(DPM)，確保系統電壓不低于3.5V，電池電壓完全耗盡甚至取出時，設備仍可正常使用。
當系統負載較大時，DPM會自動降低充電電流直至電池放電，優先滿足系統功率需求，且保證輸入不會發生過載。
SC89601D 參數特性：
高精度充電參數
高效率3A同步降壓充電（配合2520封裝，1μH, 30mΩ DCR電感, VBUS 5V）
支持USB OTG模式
支持運輸模式進入及喚醒/系統復位/運輸模式功耗12uA
多重保護機制
高精度充電參數
充電電壓（8mV step）：±0.5%；
充電電流：±5%（720mA to 3A）
截止電流：±10%（180mA）
高效率3A同步降壓充電（配合2520封裝，1μH, 30mΩ DCR電感, VBUS 5V）
支持USB OTG模式
最高1.2A輸出電流
支持超低壓差模式，OTG輸出電壓3.9V-5.4V
輸出過壓、過流及短路保護
高達500μF容性負載軟啟動能力
支持運輸模式進入及喚醒/系統復位/運輸模式功耗12uA
多重保護機制
Program JEITA
輸入端過壓，欠壓保護
電池端過壓，低壓，過流保護
系統端過壓，過流保護
OTG過壓，過流，電池電壓保護
Thermal loop及Thermal SD保護
結 語
SC89601D 是一款1.5MHz 高度集成的開關模式降壓充電器，適用于 1 節鋰離子電池應用和 NVDC 系統電源路徑管理，可分離系統負載和充電電流，并且系統可以使用深度耗盡型電池供電。系統可從 VBUS、VBAT 或兩者一起獲得電壓。
SC89601D支持3.9-13.5V輸入電壓，最大3A充電電流，提供涓流充電、恒流充電、恒壓充電、充電終止、自動充電和充電狀態指示等電池充電管理功能。支持靈活的充電電流選擇，用戶可通過 I2C 對當前和所有其他充電器規格進行編程。
SC89601D支持輸入電流和電壓限制、輸入欠壓和過壓保護、內部逐周期限流、電池短路保護和輸出過壓保護。它還提供充電安全定時器和過溫保護，以確保在不同異常情況下的安全。
SC89601D 集成所有 MOSFET、電流檢測、環路補償和 I2C 接口, 采用 QFN(24)-4*4 封裝。 |
