| ACM3108/ACM3128/ACM3129功放芯片系列動態調整升壓CLASS H功能說明 |
|
|
| 文章來源：永阜康科技 更新時間：2022/11/4 14:46:00 |
在線咨詢： |
| |

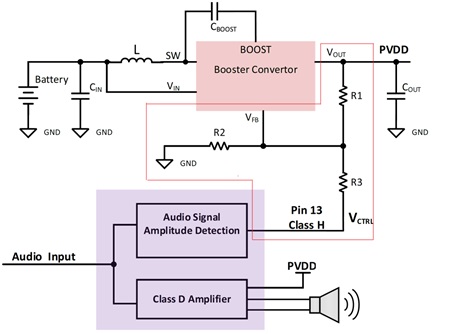

ACM3108/ACM3128/ACM3129等系列音頻功放內置動態升壓檢測功能，通過GlassH管腳輸出對外圍DC-DC升壓IC的FB腳控制信號。實現信號大小智能跟蹤，動態升壓，達到明顯提高效率的效果。以下是自動計算DC-DC升壓FB管腳三個電阻（R1,R2,R3）工具。
應用步驟如下：
1. 按照要求的輸出功率，電池能提供的電流大小，確定升壓輸出最大值（VOUTH）。
2. 按照電池最高電壓以及DC-DC的PWM占空比，確定升壓輸出最小值（VOUTL），一般比電池充滿電壓高0.6V以上即可。
3. 按照DC-DC升壓IC的FB分壓電阻取值范圍，先取FB管腳下拉電阻R2。
4. 根據VOUTH,VOUTL,R2，VFB（升壓IC參考電壓），Vctrl（固定3.5V）輸入以下電子表格，自動計算另外兩電阻R1,R3匹配的電阻值。
舉例說明：
升壓到24V，輸入電池最高12.6V，最低升壓值取13V，DC-DC的Vref=1.204V，R2取10k，那么：
VOUTH=24,VOUTL=13,VFB=1.204，R2=10K,把相關參數填入以上表格，自動計算出另外兩個匹配電阻：
R1=157.9K,R3=50.2K;
|
| |
|
|
|
|
|
| |
| |
| |
 |
