機器視覺是人工智能正在快速發展的一個分支。簡單說來，機器視覺就是用機器代替人眼來做測量和判斷。照明是影響機器視覺系統輸入的重要因素，它直接影響輸入數據的質量和應用效果。隨著計算能力的增強，更高分辨率的傳感器的迭代，更快的掃描率和軟件功能的提高，這推動了更快的總線的出現，而總線又反過來允許具有更多數據的更大圖像以更快的速度進行傳輸和處理。所以機器視覺的攝像機趨向高分辨率，而因?yàn)椴煌沫h(huán)境光會干擾攝像機的成像，就需要有：背向照明、前向照明、結構光和頻閃光照明等光源來進行補光。對光源的要求就是需要支持高分辨率的調光控制和穩定的負載調整率（個別設備會在運行中因?yàn)殡娫春鋈恢剌d出現供電電壓下降現象）。
一、基礎性能
1.零壓差
FP7195最大占空比可達100%,所以在操作時候輸入電壓可以幾乎等于LED電壓(電路元件會有壓降・所以不會輸人電壓等于ED電壓)・當輸入電壓低于LED電壓后FP7195會讓MOS全開・當輸入電壓掉低于LED電壓后輸出しED電流會跟著往下降。一旦輸入電壓高于LED電壓后可馬上回復正常恒流輸出。

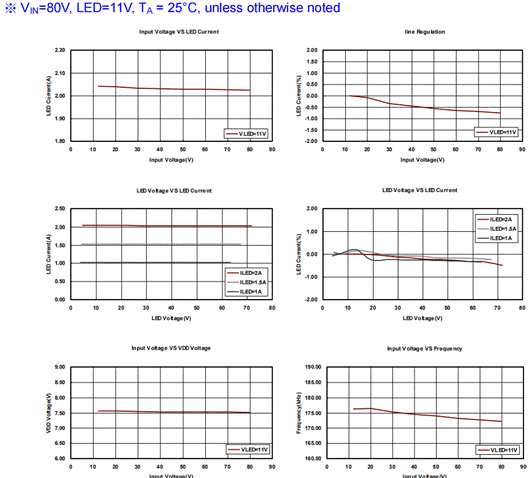

2.負載調整率
二、PWM轉模擬調光方式

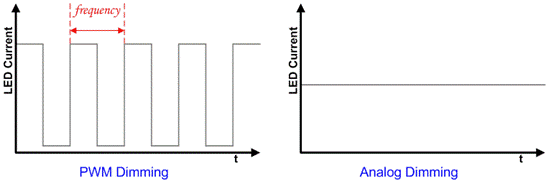

在PWM dimming狀態下，LED亮度會有”亮“、”暗”兩個狀態，不同PWM duty下可以呈現出不同的亮度，當PWM dimming的頻率過低的時候會出現頻閃(Flicker)問題。采用analog dimming的話LED會恒亮，在dimming過程中IC只會改變輸出電流值，LED亮度也會跟著改變，不會有頻閃(Flicker)問題。
如上圖攝影機在某些影格(Frame)里面是沒有亮燈的情況，顯示在影片畫面上會出現所謂的頻閃現象(Flicker)。

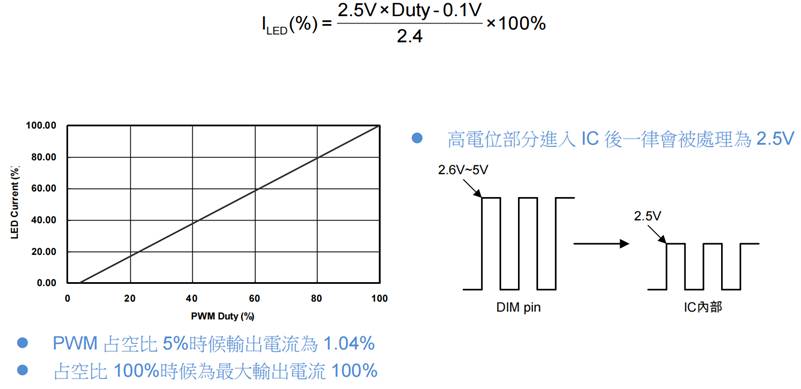

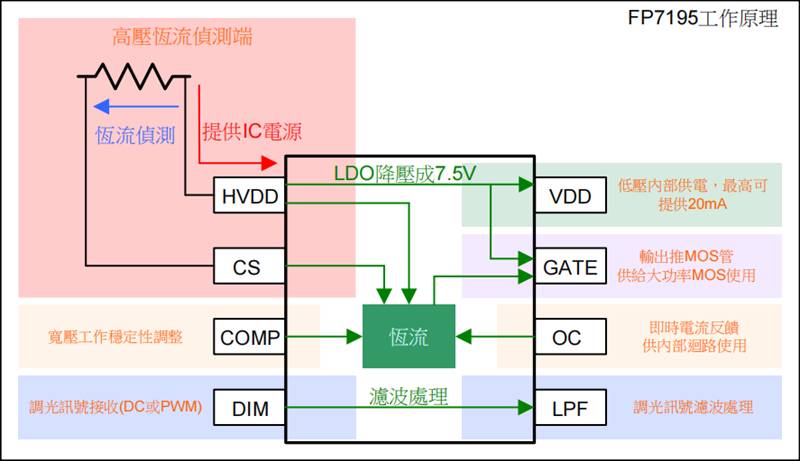

FP7195 支持 PWM 數位調光功能與模擬調光，可以控制輸出電流 0.1%~100%。把 DIM 腳 電壓拉低于 0.05V 超過 20ms 后可以讓 FP7195 進入低耗電量的休眠模式，只要再把 DIM 腳電壓 拉超過 0.1V，F(xiàn)P7195 就會再度醒來。如果不使用調光功能請務必給 DIM 腳大于 2.6V 的電壓。數位調光 FP7195 可支援 PWM 數位調光，只要在 DIM 腳輸入 500Hz~200kHz 頻率的數位訊號，控制PWM數位訊號的占空比(Duty cycle)即可控制輸出電流0.1%~100%(參考電壓 0.1mV~100mV)。 PWM 的高電位電壓可接受 2.6V~5V，高電位部分進入 IC 后一律會被處理為 2.5V，IC 最后再把訊 號處理為 DC 電壓去做調控，PWM 占空比(Duty)與輸出電流百分比(ILED(%))換算式如下：

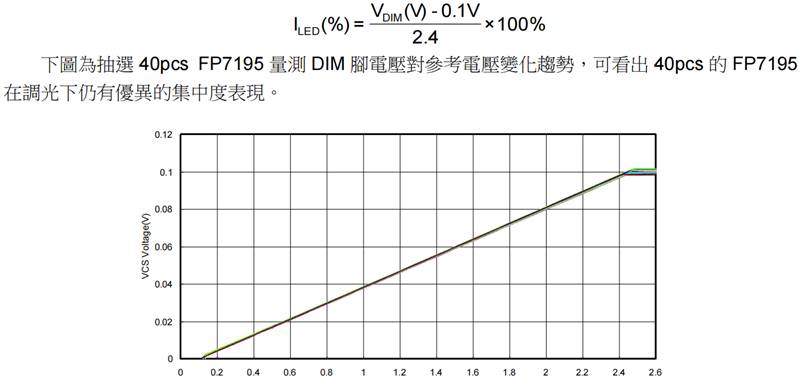

模擬調光 FP7195 同時也支援模擬調光(DC 調光)，只要在 DIM 腳輸入 0.1~2.5V，即可控制輸出電流 0.1%~100%(參考電壓 0.1mV~100mV)。DIM 腳電壓(VDIM)與電流百分比(ILED(%))換算式如下：
總結
FP7195可以適用80V以內所有光源驅動，轉模擬調光功能保障了整個系統運行中攝影機對補光的所有要求，是機器視覺光源領域非常契合的芯片方案。 |
