在汽車上安裝我們大多數人都知道（或喜歡或鄙視）的高天線桿的日子早已過去。這些舊的天線樣式很適合標準的AM和FM模擬無線電接收。但今天的車輛接收更多的無線內容，如Sirius XM衛星廣播、GPS定位服務、數字音頻頻段、電視等等。所有這些都在現代車載無線電的構成中發揮著重要作用。
有些人可能不知道，緊急廣播仍需要AM/FM，許多汽車制造商認為這是個安全功能--更不用說AM/FM還提供非訂閱內容�；贕PS定位和LTE/5G手機功能現在是車輛緊急呼叫、衛星廣播和自動駕駛系統的一部分。在電氣上，這些服務都有自己的頻段，從用于AM無線電的高kHz區域到分別用于GPS和SXM的1.5 GHz和2.3 GHz。每個驅動電路都是不同的，過去常被設計成獨立的電子控制單元。智能天線中，幾乎所有這些驅動電路都濃縮在一個外殼中，可采用多種外形，如鯊魚鰭、微型或玻璃天線。

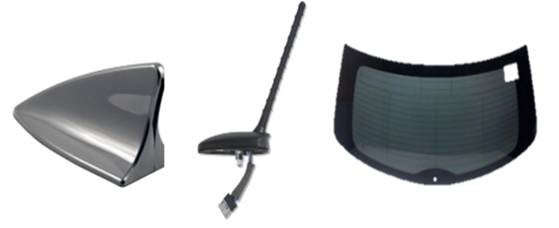

圖 1. 鯊魚鰭、微型和玻璃天線
在當今集成分立半導體的世界里，各種應用仍需要只有分立器件才能提供的低噪聲、高增益和隔離性能。這些優點使車載無線電不僅能保持其信號強度，而且能在眾多具有挑戰性的天氣和位置條件下提供清晰的音頻。智能天線是個完美的例子，展示了射頻（RF）分立器件的組合。
圖 2. AM/FM RF 前端電路框圖
一個典型的AM/FM RF前端電路（圖2）含多個分立半導體，用于低噪聲放大器（LNA）、自動增益控制（AGC）、穩壓和靜電放電（ESD）保護功能。安森美的符合車規的寬廣產品組合提供了整個塊中所需要的所有器件。NSVJ3557SA3和NSVJ3910SB3高壓結場效應晶體管（JFET）提供強固的AM LNA方案，使5 V驅動器實現9.5 dB的功率增益。
同樣，對于FM LNA，NSVF6001SB6和NSVF6003SB6是高增益（22 dB）、低噪聲系數（低于2.0 dB）的RF雙極結晶體管（BJT）方案，可提高接收器的靈敏度，直接關系到更好的FM音質。
AGC或補償器電路在低電壓范圍內工作，需要只有分立器件才能提供的低寄生方案。NSVR351SDSA3雙肖特基勢壘二極管具有小于1 pF的電容和低正向電壓（VF），提高了零偏置電平檢測的靈敏度。一旦檢測到信號，運算放大器（OP Amp）就可以調整電壓，低靜態電流的NCV2904就符合這一要求。NSVP249SDSF3雙PIN二極管提供低串行電阻（2.5 Ω），作為RF開關，用于電平調整/補償信號的出口，以完成AGC塊。
這些產品結合在一起，提供完整的AM/FM前端方案，具備同類最佳的增益和噪聲性能。與集成電路方案相比，電路設計人員使用上述分立器件實現更廣泛的調諧器能力。這使得在設計上有更大的靈活性，以滿足當今車輛的挑戰性環境。
ESD保護二極管獨立于無線電元件，通常直接置于天線連接器上，以保護敏感的前端塊。安森美的產品，如SZESD7551和SZESD7410，具有目前市場上最高等級（30 kV）的ESD，并具有所需的極低寄生電容和互調失真（IMD）性能以防干擾音頻信號。圖3顯示了這全套領先市場的RF分立元件用于鯊魚鰭天線應用中。
圖 3. AM/FM 前端實施示例
|
