首先我們需要知道什么是ESD？
ESD的意思是“靜電釋放”，ESD是以研究靜電的產生、危害及靜電防護等的學科。因此，國際上習慣將用于靜電防護的器材統稱為ESD，中文名稱為靜電阻抗器。
其次我們需要了解靜電在電路板中有哪些危害？
1）靜電容易吸附細小的灰塵，造成一定的污染
2）靜電放電會造成器件擊穿，靜電放電是一個電荷積累的過程，當電荷積累到一定程度時，當某個器件接近它時，靜電進行放電對器件造成一定的損害，從而降低了器件的可靠性
3）靜電會造成電子干擾，因為靜電放電時會輻射出很多的無線電波，這些電波都是帶有頻率的，從而影響周圍的器件正常工作
那么，我們通常在電路中做好靜電防護的呢？

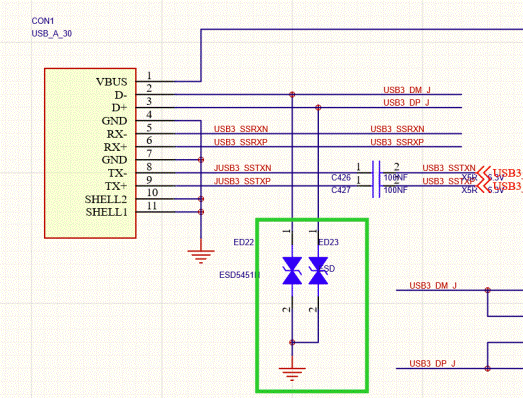

如上圖是我們在電路中最常見的處理靜電的防護電路，給接口器件添加esd進行接地。

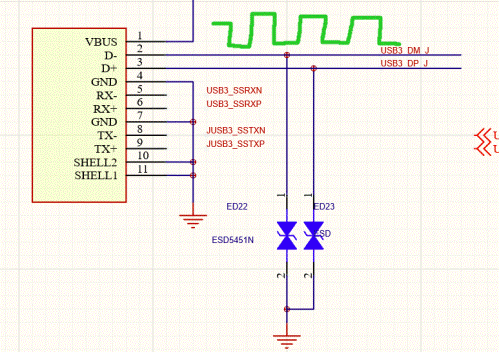

1）當我們的系統沒有受到干擾時，電路正常工作，ESD器件可以忽略，幾乎不起作用

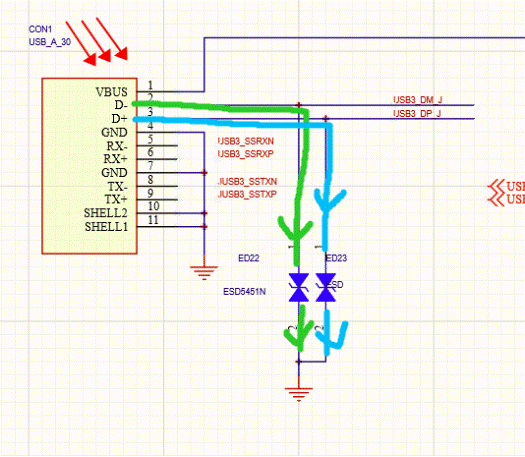

2）當外部接口電壓超過ESD器件的擊穿電壓（VBR），ESD器件開始起作用，并將電流分流到地。
對于ESD，我們應該如何進行一個選型呢？
ESD主要分為四類：TVS二極管、壓敏電阻、MLCC、ESD抑制器，各個器件的應用場景也不太一樣，我們最常用的esd器件就是tvs二極管了。
1）工作電壓，
選擇ESD器件應該選擇系統工作電壓小于ESD器件的工作電壓（VRWM），例如系統是0~5V，那么我們應該選擇工作電壓（VRWM）大于5V的TVS。
2）信號類型
單向ESD器件和雙向ESD器件的選擇，雙向ESD器件可以通過正負擊穿電壓（VBR）的信號，而單向ESD器件只可以通過正擊穿電壓（VBR）的信號，如果通過負的就會造成ESD器件擊穿。
3）寄生電容

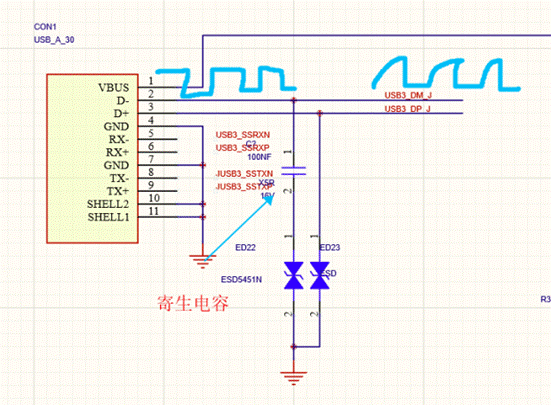

ESD器件是有寄生電容的，如圖是寄生電容對高速電路接口的影響，寄生電容會影響電平的上升和下降速度，影響輸出后的信號。
4）根據電路系統的最大承受電壓沖擊，選擇適合的鉗位電壓；
5）確保ESD器件可達到或超過IEC 61000-4-2 level4。
|
