| 2021年全國各地分時限電充分暴露我國嚴重的電力缺口，節能減排是當下的熱門話題。太陽能是天然環保的大自然能源。隨著單晶硅，多晶硅等太陽能光電轉換材料的技術發展，太陽能廣泛應用于路燈電源，通訊設備電源，廣播設備電源等各個領域以及生活場景�；谔柲艽嬖跁r間的特殊性，一般情況下都需要電池儲能。所以太陽能板對電池充電管理電路是必不可少的。太陽能板輸出功率是隨著光照大小而變化，傳統的太陽能充電方式效率低，沒有最大程度利用到所轉換的能量。
深圳市永阜康科技有限公司針對太陽能的應用市場，推廣具有太陽能板最大功率點跟蹤(MPPT)功能的鉛酸電池、磷酸鐵鋰，鋰電充電管理IC系列-CS5328E/CS5350E。最大程度利用太陽能板即時所吸收轉換的能量給電池充電，最大充電電流可設置為5A。
原理以及過程如下：

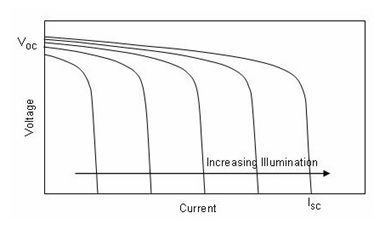

太陽能板輸出是一個電流有限的電壓源。其伏安特性如下圖所示：
太陽能板輸出電流從小增大，基本保持輸出電壓Voc不變。在某一時刻，隨著輸出電流繼續增大，輸出電壓會快速下降，最終輸出為零。上圖為不同光照下不同的輸出V-I特性曲線。輸出功率等于電壓跟電流的乘積，從上圖可看出，某一時刻下，太陽能板輸出最大功率點（MPP）如下圖所示，出現在太陽能板輸出特性曲線的轉彎處，此時輸出電壓與電流乘積值最大。
可見不同的太陽光下，太陽板輸出的最大功率點（MPP）是不一樣的。為了提高效率，最大程度的利用太陽能板轉換的能量，充電電路需有最大功率點跟蹤(MPPT)功能。CS5328E,CS5350E是一款專用于太陽能板電源的充電管理IC。CS5328E應用于鉛酸電池充電管理，CS5350E應用于鋰電池或者磷酸鐵鋰電池充電管理。針對太陽能電源，都具有完美的最大功率點自動跟蹤(MPPT)功能。CS5328E,CS5350E實時監測太陽能板輸出的電壓電流，自動調整輸出對電池充電電流，以捕捉太陽能板的實時最大功率點(MPP)。實現最大程度太陽能板輸出功率的利用。CS5328E,CS5350E除了太陽能板最大功率點跟蹤(MPPT)之外，還有很多特色功能以及出色的性能。
1. CS5328E、CS5350E概要

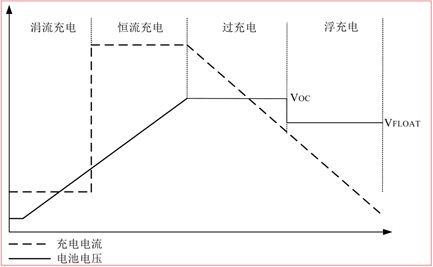

CS5328E是一款24V耐壓，異步降壓型鉛酸電池充電管理IC。具備涓流充電，恒流充電過充電，浮充電的完整充電過程。

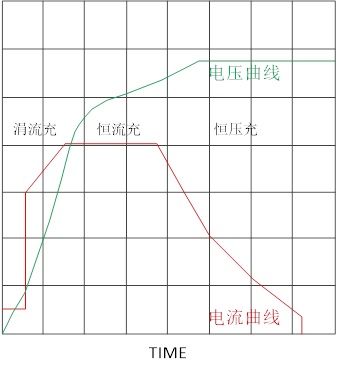

CS5350E是一款24V耐壓， 1-5節鋰電池或1-6節磷酸鐵鋰電池異步降壓型充電管理IC。具備涓流充電，恒流充電，恒壓充電的完整充電過程。
CS5328E,CS5350E內部集成功率MOS，具有最大5A的充電電流能力，充電電流可以通過外部電阻靈活可調。CS5328E,CS5350E內置輸入自適應環路，可智能調節充電電流大小，防止拉垮適配器輸出， 可匹配所有適配器，輸入自適應點通過外部分壓電阻靈活可調 。CS5328E,CS5350E當使用太陽能板供電時，內部電路能夠自動跟蹤太陽能板的最大功率點，用戶不需要考慮最壞情況，可最大限度地利用太陽能板的輸出功率，非常適合 利用太陽能板供電的應用。CS5328E通過外部電阻，可分別獨立調節過充電結束電流以及過充電壓。CS5350E通過外部電阻，可分別獨立調節恒壓充電結束電流以及恒壓充電電壓。
CS5328E,CS5350E具有完善的保護功能，包括輸入欠壓和過壓保護、電池充電過壓和短路保護、電池過放電電壓保護、電池溫度保護、芯片過溫保護、充電超時保護。此外芯片通過外接的兩路LED指示燈，可對充電過程實現全程監控。
2. CS5328E,CS5350E描述
寬輸入電壓范圍：CS5328E, CS5350E: 3.6V~24V
太陽能板最大功率點跟蹤功能
最大5A充電電流，充電電流外部電阻可調
過充電結束電流獨立可調(CS5328E)
過充電電壓獨立可調(CS5328E)
充電終止電流獨立可調(CS5350E)
恒壓充電電壓獨立可調(CS5350E)
NTC功能
低功耗運輸模式
電池零漏電（不帶路徑的應用）
±1%電池過充電精度
支持雙路LED充電狀態指示
400KHz開關頻率
電池充電過壓，短路保護
電池過放電電壓保護
輸入欠壓，過壓保護
IC溫度自適應調節，IC過溫保護
EQA-28封裝
3. CS5328E ,CS5350E應用場合
CS5328E: 鉛酸電池充電、不間斷電源、備用電池應用、太陽能路燈、便攜式工業與醫療儀器等
CS5350E: 磷酸鐵鋰電池包、鋰電電池包、筆記本電腦、利用太陽能板充電、電動工具、便攜式工業與醫療儀器等
4. CS5328E應用信息

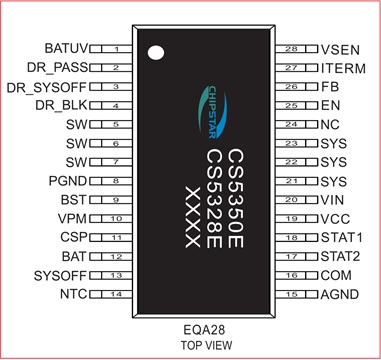

(1). CS5328E,CS5350E腳位圖

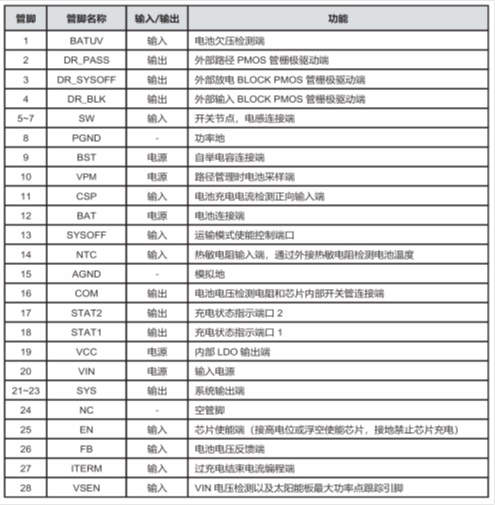

(2). CS5328E,CS5350E管腳說明

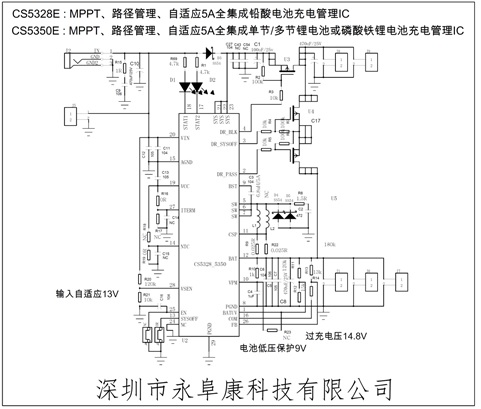

(3). CS5328E,CS5350E DEMO板原理圖

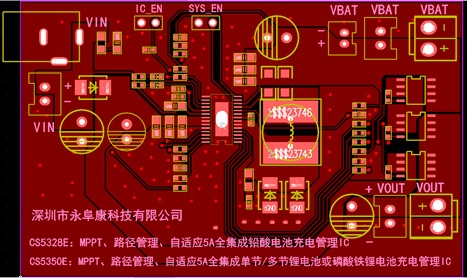

(4). CS5328E,CS5350E DEMO板PCB頂層設計圖

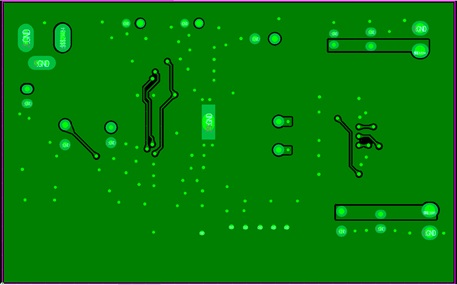

(5). CS5328E,CS5350E DEMO板PCB底層設計圖

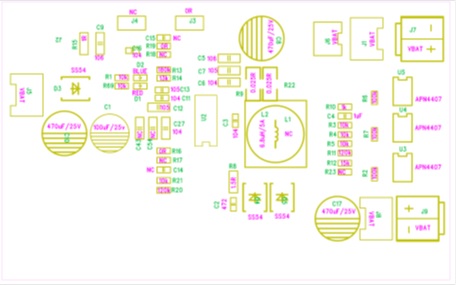

(6). CS5328E,CS5350E DEMO板貼片圖

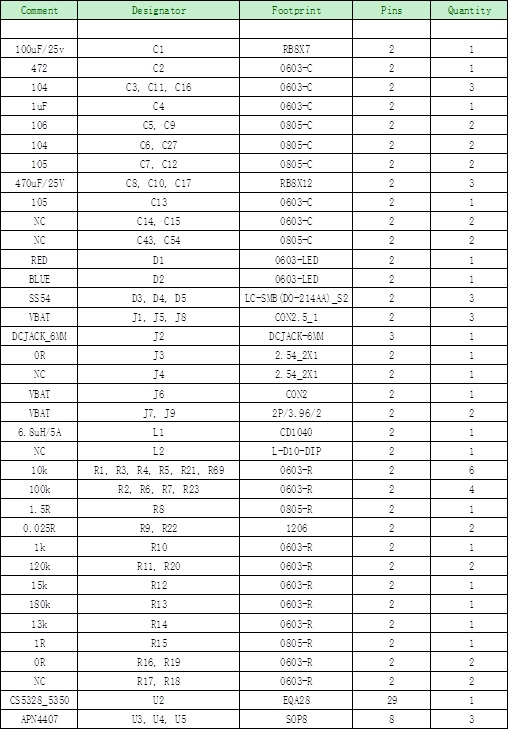

(7). CS5328E,CS5350E DEMO板物料清單

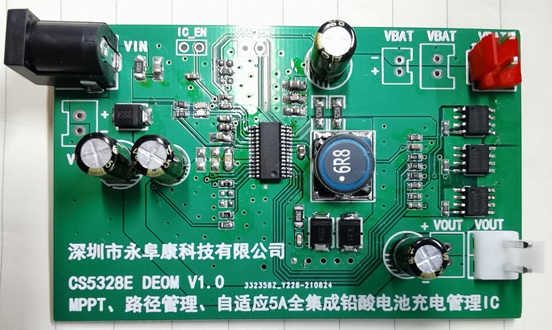

(8). CS5328E,CS5350E DEMO板實物圖
|
