| 本文介紹電感式DC-DC的升壓器原理，屬于基礎性質，適合那些對電感特性不了解，但同時又對升壓電路感興趣的同學。
想要充分理解電感式升壓原理，就必須知道電感的特性，包括電磁轉換與磁儲能。
我們先來觀察下面的圖:
這個圖是電池對一個電感(線圈)通電，電感有一個特性---電磁轉換，電可以變成磁，磁也可以變回電。當通電瞬間，電會變?yōu)榇挪⒁源诺男问絻?chǔ)存在電感內。而斷電瞬磁會變成電，從電感中釋放出來。
然而問題來了，斷電后，回路已經斷開，電流無處可以，磁如何轉換成電流呢?很簡單，電感兩端會出現高壓，如果電感線圈的自感系數很大，那么自感電動勢就會很大，在很大的電勢差之間的空隙，會產生很強的電場，甚至?xí)?/font>擊穿空氣，發生放電現象。附近若有人，會對其造成一定危險，如果附近有易燃物質，就有發生著火的危險。
這樣，我們也理解了電感的第二個特性----升壓特性。當回路斷開時，電感內的能量會以高電壓的形式變換回電。
現在對以上的內容作一下小結：
下面是正壓發生器，你不停地扳動開關，從圖中節點處可以得到無窮高的正電壓。電壓到底升到多高，取決于你在二極管的另一端接了什么東西讓電流有處可去。如果什么也不接，電流就無處可去，于是電壓會升到足夠高，將開關擊穿，能量以熱的形式消耗掉。
然后是負壓發生器，你不停地扳動開關，從圖中節點處可以得到無窮高的負電壓。

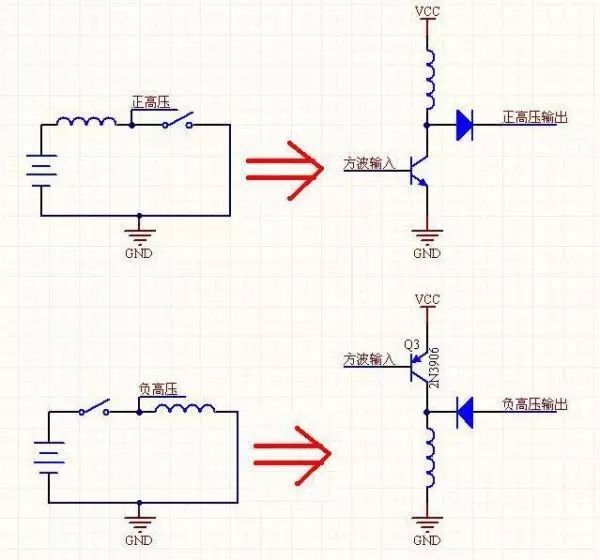

上面說的都是理論，現在來點實際的電路，看看DC-DC升壓電路的最小系統到底是什么樣子。
你可以清楚看到演變，電路中把開關換成了三極管，用固定頻率的方波控制三極管的開關就能實現升壓。不要小看這兩個圖，事實上，所有開關電源都是由這兩個圖組合變換而來的。
最后說一下磁飽合問題。
我們已經知道電感可以?xún)?chǔ)存能量，將能量以磁場方式保存，但能存多少，存滿之后會發生什么情況呢?
最大磁通量，這個參數表示電感能存多少能量，根據這個參數你可以算出一個電感要提供n伏m安電流時必須工作于多高的頻率下。
存滿之后會如何？這就是磁飽合的問題。飽合之后，電感失去一切電感應有的特性，變成一純電阻，并以熱形式消耗掉能量。
電感家族
應用舉例： 升壓芯片E50U,E50D,E50P(PL2303)是一種高效率、低紋波的DC-DC 變換器，內置MOS開關管。PL2303系列產品僅需要4個外圍元器件，就可以將0.9V以上的電壓變換升壓到5V，經常用于電池供電的兒童玩具電路中。

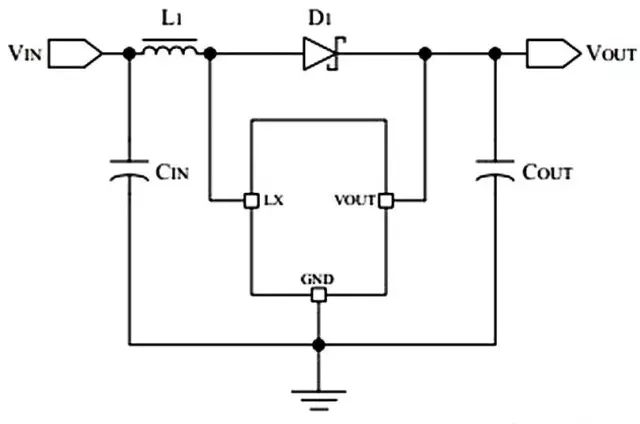

典型升壓電路 由PL2303內部電路可知，這個VOUT腳的功能實際不是out，而是in，它檢測VOUT的電壓進行反饋。

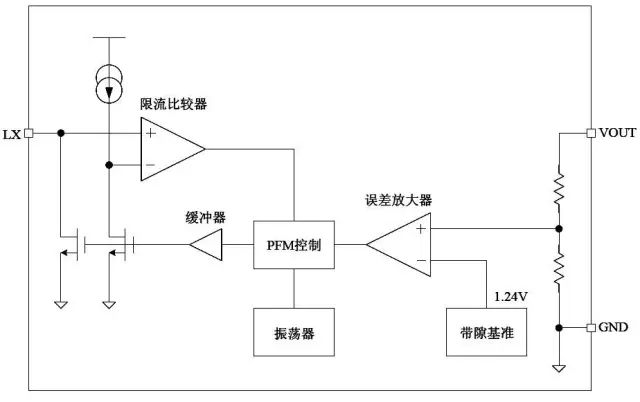

PL2303的內部結構 電感的選擇： PL2303的工作頻率高達 300KHz，目的是為了能夠減小外部電感尺寸， 只需要 4.7uH 以上的電感就可以保證正常工作， 但是輸出端如果需要輸出大電流負載（例如：輸出電流大于 50mA），為了提高工作效率，建議使用較大電感。綜合考慮，建議使用47uH、 寄生串聯電阻小于 0.5Ω 的電感。如果需要提高大負載時的效率， 則需要使用更大電感值、更小寄生電阻值的電感。 用于整流的二極管對DC- DC 的效率影響很大，雖然普通的二極管也能使電路工作正常，但是會降低 5~10%的效率，所以建議使用正向?qū)妷旱�、反�?yīng)時間快的肖特基二極管，如 1N5817、1N5819、 1N5822 等。 只要電源穩定，即使沒有輸入濾波電容，電路也可以輸出低紋波、低噪聲的電流電壓。但是當電源距離 DC-DC電路較遠，建議在 DC-DC 的輸入端就近加上 10uF 以上的濾波電容，用于減小輸出噪聲。
焦耳神偷電路是一個簡約的自激振蕩升壓電路，成本低、易制作。它可以榨干一節廢舊干電池上的所有能量，即使是那些在其它電路中已經被認為沒電的電池。在制作焦耳神偷電路時，一定要注意兩個電感的方向相反。

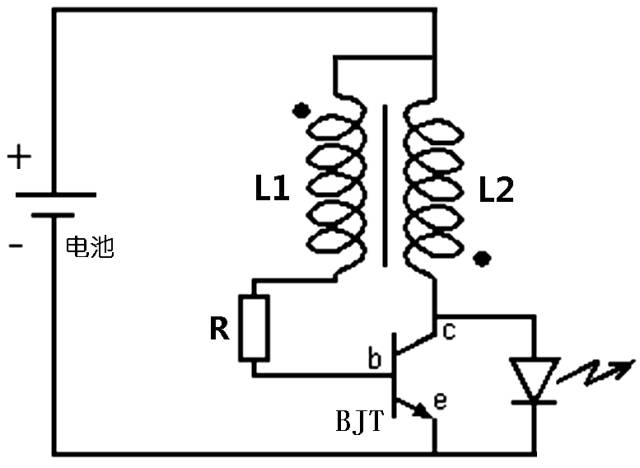

標準焦耳神偷電路 通常1.5V的干電池用完之后還會有1.1V左右的電壓，說明此時電池內還有能量，只不過內阻已經變的很大，輸出電流很微弱，已經無法驅動一般的電路，更無法點亮LED。而焦耳神偷電路可以通過磁感線圈產生高頻脈沖電壓，使LED導通，通過調整合適的參數，可以將電池電壓升高10-100倍以上。 焦耳神偷原理 1. 電流經L1流入BJT的基極，使BJT開始導通，集電極產生電流，集電極端的線圈L2產生變化磁通量，使基極線圈L1感應出電動勢，并正向加在BJT的基極上。 2. 基極電流由于加了電動勢而增大，使BJT集電極電流進一步增加，這個正反饋將持續，直到BJT飽和，基極電流的變化無法再引起集電極電流的變化。
3. 因?yàn)榧姌O電流不再變化，所以基極線圈L1不再產生更多的電動勢，基極電流開始減小。 4. 集電極線圈上的電流開始減小，儲存在磁芯上的能量開始崩潰，這在兩個線圈上都產生了與原來方向相反的電動勢，在基極線圈L1上，使BJT截止。集電極線圈L2上的感應電動勢被傳送給LED。要注意，此時L2感應出來的電動勢遠遠高于電源電壓，可以達到10到100倍以上。 5. LED導通后，電感開始放電，電流逐漸穩定，當小于LED導通電壓時，右邊支路斷路，電流重新從對左邊電感充電，如此反復。 下圖是用兩個色環電感構成的焦耳神偷電路。
注意圖中兩個電感的方向相反 一節紐扣電池，點亮10個串聯的LED。 |
