頻譜基礎

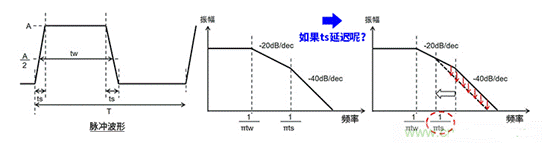

本文的主題是“開關電源的EMC”，因此電氣信號是以開關信號為前提的。首先來看下面的原理示意圖。在表示開關信號的脈沖波形中，包括tw（脈沖寬度）和ts（上升/下降時間）。
中間的圖是基于傅里葉變換的理論上的脈沖波形頻譜。這是“振幅隨著頻率的升高而衰減，衰減斜率隨著tw和ts而變化”的常見頻譜。
右圖表示脈沖的ts延遲后的頻譜變化。斜率變?yōu)?40dB/dec時的1/πts頻率降低是理所當然的， 終結果是其后的振幅減少。簡而言之就是“當ts延遲時頻譜的振幅衰減”。
接下來將使用實際的頻譜分析儀數據來看頻率等其他參數變化時的頻譜變化。這里的關鍵點是“對于信號波形的變化，頻譜將以怎樣的趨勢變化”。這是用來通過實際的開關電源電路的開關相關的頻譜來分析并解決EMC問題所必須的知識。
波形變化與頻譜變化

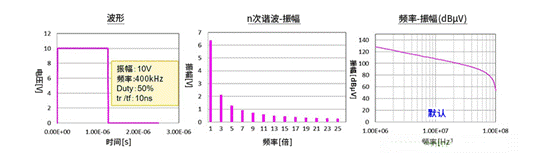

前面給出的圖是用來比較的默認條件下的數據。下面波形圖中的條件是：振幅10V，頻率400kHz，Duty（占空比）50%，tr/tf（上升時間/下降時間）10ns。
中間的圖表示n次諧波和振幅（V）的關系。1倍的頻率＝基波，也就是說400kHz的分量 大，以奇數倍的頻率形成頻譜。
諧波僅為奇數次是Duty為50%＝1：1的頻譜特征。各分量的大小為基波分量的1/次數，例如3次諧波分量為1/3，n次諧波分量為1/n。
右圖是振幅為dB?V的對數曲線圖。順便提一下，dBμV是基于以1?V電壓為基準的電壓比的dB值。

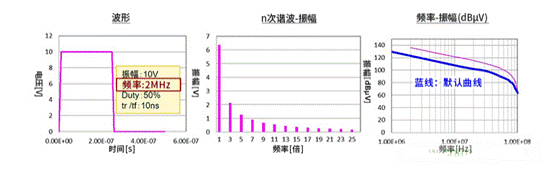

①將頻率變更為2MHz時的頻譜。從頻率－振幅（dBV）關系圖可以明確看出，當頻率增加時振幅整體增加。

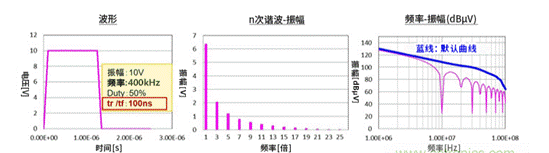

②tr和tf同時延遲為100ns時的頻譜。結果如原理示意圖所示，進入-40dB/dec衰減時的頻率降低，頻譜的振幅衰減。
③將Duty50%變?yōu)?0%時的頻譜。由于Duty不是1:1，因此會產生偶次諧波，但峰值基本上沒變化。隨著脈沖寬度tw變窄，基波頻譜的振幅衰減。

④僅tr（上升時間）延遲時的頻普。tr相關的分量因tr延遲而從更低的頻率開始衰減。
下面匯總了每種情況的結果�？偠灾�，當頻率較低且上升/下降較慢時，頻譜會衰減。從EMC的角度來看，也就是頻譜的振幅較低時更有利。
另外，這里的“頻譜”是指英語的“Spectrum”。雖然這并非本文主題，但稍微介紹一下僅作為了解。
串?dāng)_
串?dāng)_是由于線路之間的耦合引發的信號和噪聲等的傳播，也稱為“串音干擾”。特別是“串音”在模擬通訊時代是字如其意、一目了然的表達。兩根線（也包括PCB的薄膜布線）獨立的情況下，相互間應該不會有電氣信號和噪聲等的影響，但尤其是兩根線平行的情況下，會因存在于線間的雜散（寄生）電容和互感而引發干擾。所以，串?dāng)_也可以理解為感應噪聲。
線間耦合有雜散（寄生）電容引發的電容（靜電）耦合和互感引發的電感（電磁）耦合。這些耦合現象會引發干擾。下圖為每種耦合的示意圖以及 簡化的等效電路。
上圖中用公式給出了將兩者從噪聲源的布線模式1到附近的布線模式2所產生的噪聲電壓Vn。R為電阻，C為電容，M為互感，Vs為噪聲源電壓，Is為噪聲源電流。
在這里請記住，平行的布線間會發生串?dāng)_。順便提一下，如果布線是正交結構，則雜散電容和互感都會顯著減少。
關鍵要點：
平行的布線間會產生串?dāng)_。
串?dāng)_的因素有雜散（寄生）電容引發的電容（靜電）耦合和互感引發的電感（電磁）耦合。 |
