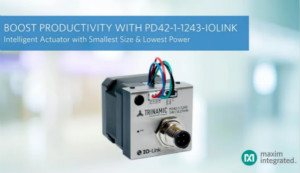

今日，Maxim Integrated Products, Inc (NASDAQ: MXIM) 宣布推出其Trinamic品牌的最新產品--PD42-1-1243-IOLINK智能執行器，在現代智能化工廠建設中用于快速調節遠端執行器的電氣特性，最大程度地減少工廠停工時間，提高產量。智能執行器組合了NEMA-17步進電機、控制器和驅動器電路。
Trinamic作為Maxim Integrated品牌之一，其PD42-1-1243-IOLINK充分利用Maxim Integrated MAX22513 IO-Link® 收發器的靈活性，實現 Trinamic TMC2130-LA電機驅動器全部模式的無縫配置。作為業界尺寸最小、功耗最低的NEMA-17 PANdrive™方案，智能執行器可監測的配置、性能參數數量提高50%，有效縮短產線調試時間，提高預測性維護數據監測的質量。
TMC2130-LA電機驅動器和MAX22513 IO-Link收發器組成的芯片組方案充分發揮了IO-Link的雙向通信接口優勢。PD42-1-1243-IOLINK智能執行器將業界領先的運動控制技術整合到即插即用的解決方案，與競爭方案相比，尺寸減小2.6倍，功耗降低50%以上。此外，智能執行器監測的參數也比競爭方案提高50%，將智能帶到工廠車間，幫助改進對工廠停工故障的預測，最大程度地提高工廠產量。
PD42-1-1243-IOLINK智能執行器包括以下芯片組：
● MAX22513：MAX22513 IO-Link收發器比最接近的競爭方案縮小3倍，使其成為業界最小的具有±1kV/500Ω浪涌保護、雙驅動IO-Link收發器(4.2mm x 2.1mm WLP封裝)。高度集成的解決方案內部包括DC-DC穩壓器、保護二極管、輔助數字輸入、I2C或SPI控制、振蕩器和可選擇的3.3V或5V LDO，提高系統的可配置性、減少SKU。得益于較低的2.0Ω (典型值) C/Q驅動導通電阻，器件功耗比競爭方案低4倍。
● TMC2130-LA：與競爭方案不同，TMC2130-LA電機驅動器提供失速檢測且無需傳感器標記不希望出現的機械行為。與業界標準的16倍微步相比，該電機驅動器提供高達256倍微步，從而提供極其平穩、精密的運動控制，實現高精度定位和最小諧振。內部集成的關鍵功能包括：由低RDSon N溝道功率MOSFET配置成H全橋的完備驅動級電路，為驅動電機繞組提供高達1.2A RMS @ 5-46V驅動；SPI接口用于系統配置和診斷；方向步進控制接口。
主要優勢
● 提高生產效率：采用StealthChop™技術，提供對負載和噪聲抑制參數的訪問，可實時調節更多參數，從而動態優化執行器的吞吐率。
● 低功耗：TMC2130-LA的CoolStep™節能特性與MAX22513的低RDSon N溝道功率MOSFETS相結合，提供業界最佳的節能指標，優于市場上其他NEMA-17 IO-Link驅動器。
● 小尺寸：PD42-1-1243-IOLINK省去外部限制開關，用于檢測硬停機條件，方案尺寸只有82cm3，是業界最小的IO-Link智能執行器。 |
