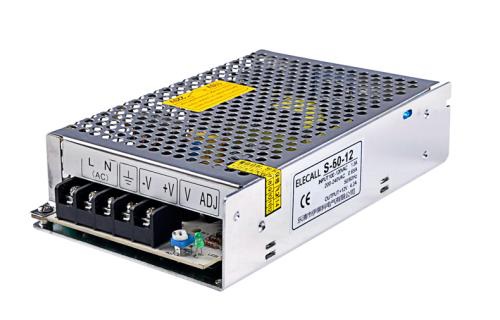

輸入開關電源電路的是交流電，輸出的是直流工作電壓，我們需要進一步全面了解開關電源電路的一些特點，無論是對分析開關電源電路工作原理，還是對檢修開關電源電路故障，都是十分有益的。
1. 影響整機的電路：
開關電源電路是供給電子設備各系統電路電源的電路，開關電源的工作狀態直接影響電子設備各系統電路的工作情況，了解這一點對檢修整機電路故障很重要。
例如，開關電源電路出現了故障導致整機沒有直流電壓供給，這時整機各系統電路都因?yàn)闆]有直流工作電壓而停止工作;如果開關電源電路出現故障導致供給整機直流電壓升高，這將使整機各系統電路的直流工作電壓相應升高，將會嚴重影響整機各系統電路的工作安全，將導致半導體芯片燒毀及其他元器件擊穿損壞。整機電源電路的“一舉一動”都將影響整機電路的正常工作。
2. 輸入交流市電電壓輸出直流電壓：
輸入開關電源電路的是交流電，經過電源變換電路的處理后，輸出的是直流工作電壓。我國交流市電的電壓是220V,所以輸入開關電源的是220V交流電壓。
對于一些進口電子電器或一些出口的電子電器，會有220V和110兩種交流市電的輸入電路，以適應世界不同地區的不同交流市電電壓輸入。目前，小功率的開關電源已經實現了90V~264V交流電壓范圍的自動調整，無需擔心市電是220V或者110V，開關電源都能啟動正常工作，保證電子電器的使用功能。
3. 最高的輸出直流電壓:
開關電源電路所輸出的直流工作電壓在整機電路中是最高的，而且輸出電流的能力最強。
關于這一問題，還要說明下列幾點：
(1) 開關電源電路輸出的直流工作電壓通常直接加到功率放大器這樣的后級電路中，作為直流工作電壓。
(2) 開關電源電路輸出的直流工作電壓還要通過一節節的RC濾波電路或電子濾波電路進行降壓，再送到整機電路中的一些前級電路中。
(3) 許多電子電器中，開關電源電路可以輸出多路的直流工作電壓，而且這幾路直流工作電壓的大小是不相同的，也可以是輸出的直流電壓極性不同，大多數情況是輸出正極性的直流工作電壓，也可以是負極性直流工作電壓，還可以是同時輸出正、負極性的幾路直流工作電壓。 |
