東芝電子元件及存儲裝置株式會社（簡稱“東芝”）推出柵極驅動器開關IPD[1]“TPD7106F”，用以控制適用于接線盒和車身控制模塊等汽車電子控制單元（ECU）的電流導通和關斷操作。
若配合東芝車用低導通電阻N溝道MOSFET[2]使用，這款新產品可作為高壓側開關支持大電流應用。與機械繼電器不同，這款開關不會發生接觸磨損，因此無需進行器件維護。
為防止MOSFET短路，TPD7106F利用輸入／輸出端子快速關閉MOSFET，并由微控制器獨立操控。當出現異常操作時，MOSFET會立刻關閉。
該產品的額定工作溫度高達150°C，支持在高溫環境下工作。除了抑制電池反接時的泄漏電流，它還支持MOSFET的共源連接。同時，它的維持電流非常低，最高不超過5μA。

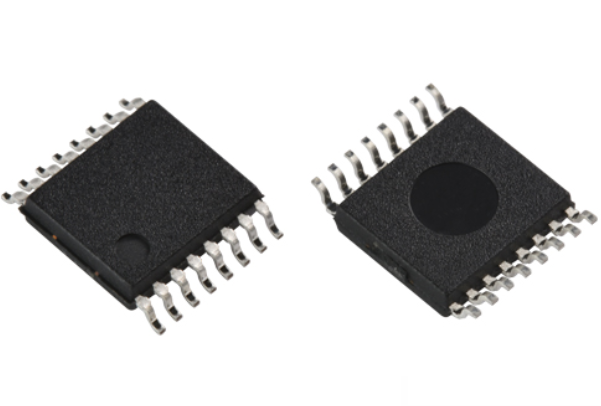

TPD7106F采用小號SSOP16[3]封裝，這有助于汽車ECU實現小型化和低功耗化。
注：
[1] IPD（智能功率器件）
[2] 使用器件舉例：TKR74F04PBx4（40V／250A）
[3] SSOP16：5.0×6.4mm（典型尺寸）
特點
● AEC-Q100認證
● 根據負載電流，可配合低導通電阻N溝道MOSFET[2]使用
● 內置輸入／輸出端子，以便在出現異常操作時迅速關閉MOSFET
應用
汽車設備
● ECU（車身控制模塊和接線盒等）
● 配電模塊
● 半導體繼電器
產品規格

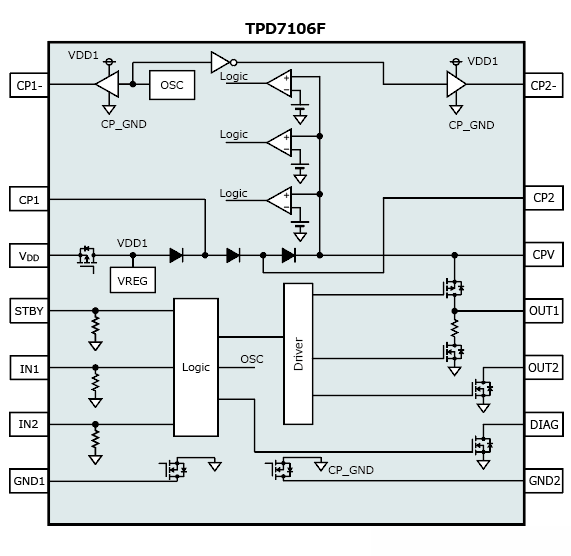

方框圖
備注：為了方便說明，此方框圖可能忽略或簡化了部分功能塊、電路或常量。

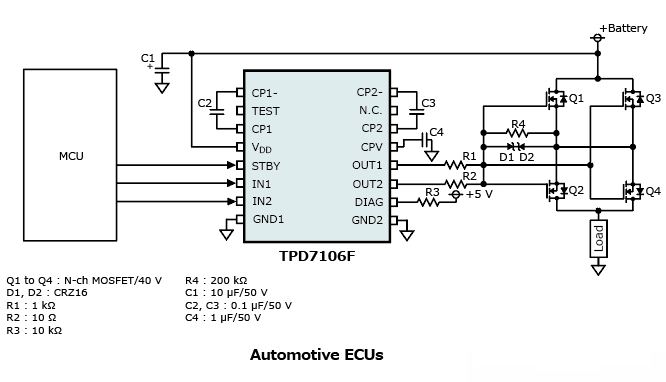

應用電路實例
備注：本文所示應用電路僅供參考。需要進行全面評估，特別是在量產設計階段。提供這些應用電路實例并不授予任何工業產權許可。 |
