無論 APA 是開啟還是關閉都會發生這種損壞現象。APA 開啟時，大多數 APA 的輸出都受到短路保護 (SCP)  或過電流保護 (OCP)  電路的保護，但是 APA 可 承受的電壓范圍仍然相同。一般而言，強制進入 APA 輸出的電壓必須作如下限 定以避免出現 APA 損壞：      不應強制 APA 輸出超出 APA 正電源電壓（VDD  或 VCC）以上 0.3V， 或者其負電源電壓（基準電壓或 VSS）以下 -0.3V。      不得強制  APA 輸出超過  APA 產品說明書額定電源電壓的絕對最大額定 值。   APA  如何響應強制進入其輸出的電壓關閉時，APA 在其輸出有不同的電阻，范圍從幾歐姆到高阻抗時的數千歐姆。如果連接至 APA 輸出的外部音頻源可以驅動這種電阻，則其會推動 APA 輸出的電壓。   開啟狀態時，大多數 AB  類器件都有 SCP 持續電流限制。APA 將其輸出保持 在計劃輸出電壓電平，直到其被另一個源強制進入 SCP 或 OCP。之后，它繼 續吸取其限流，但其輸出電壓受到另一個源的控制。如果 APA 繼續吸取其限流， 則它可能會過熱，并且會轉入熱關閉。它的輸出電壓完全受另一個源控制。APA 充分冷卻后，它會重新開啟，同時只要不斷開外部源連接這一循環就不會停止。 典型的 D  類 APA 將其輸出保持在其計劃輸出電壓電平，直到它被強制進入 SCP 或 OCP 為止。那么，只要出現一定的電壓限制它便關閉，其輸出電壓受 到另一個源的控制，且沒有吸取較大的電流。逐周期 OCP 的 D  類 APA 一般 會表現如一個持續電流限制器，直到其關閉為止。   損壞發生的方式
如果在關閉時另一個源連接至一個 APA 輸出，則它會強制 APA 輸出跟隨其電壓。如果 APA 為開啟狀態，且另一個源可為強制 APA 進入 SCP 或 OCP 提供足夠的電流，則另一個源會強制 APA 輸出跟隨其電壓�？梢杂袔追N不同的損壞方式。   正向偏置主體二極管

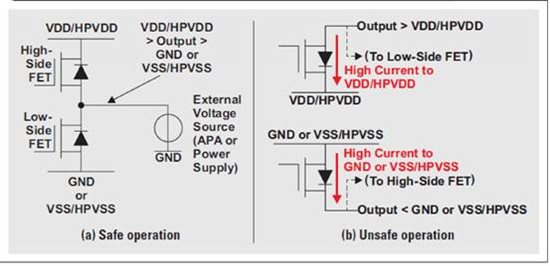

單電源 APA 在正電源（通常稱作 VDD  或 VCC）和基準電壓之間運行。輸出 器件為一些帶主體二極管的 FET，其在正常運行中為反向偏置。如果這些二極 管中的一個變?yōu)檎�向偏置并且攜帶過大電流，則正常運行中為反向偏置的主體二 極管（請參見圖 1）就會被損壞。單電源 APA 被強制超出 VDD（或 VCC）以 上 0.3V 或者基準電壓以下 -0.3V 時，出現這種情況。   圖 1  正向偏置主體二極管的電流傳導

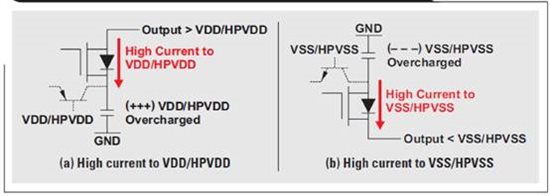

  圖 2  推動 APA 電源電壓超出其限制

  TI DirectPath™  運行在正電源（通常稱作 VDD）和負軌（通常稱作 VSS，一般 產 生 自 開 關 電 路  VDD ） 之 間 ， VSS  的 量 級 一 般 低 于  VDD  的 量 級 。 一 些 DirectPath  APA  將 主  VDD  調 節 至 更 低 電 平 ， 得 到 其 輸 出  HPVDD ， 并 自 HPVDD 產生一個負軌 HPVSS  來控制最大輸出功率。如果 DirectPath APA 的 輸出被強制超出 VDD/HPVDD 以上 0.3V 或者 VSS/HPVSS  以下 -0.3V，其中 的一個主體二極管可能會變?yōu)檎�向偏置并攜帶過大電流，從而損壞該二極管。   電源過電壓 即使外部電源電流 不損壞主體二 極管，但它 們可能會流至  VDD/HPVDD  或VSS/HPVSS（請參見圖 2）。VDD/HPVDD 和 VSS/HPVSS  一般只獲取電流，因此二極管電流可能會使電源電壓超出其絕對最大額定值，并因此可能會損壞APA 和/或電源組件。    表 1  或許會有助于理解各種 DirectPath APA 的不同電源。通過將其產品說明書 資料同該表進行對比，我們可以確定此處未涉及器件的電源。電源標識可能會與 表中所示標識不同。
