ROHM最新的Nano Energy技術助力紐扣電池實現10年驅動
＜概要＞
全球知名半導體制造商ROHM面向移動設備、可穿戴式設備及IoT設備等電池驅動的電子設備，開發出實現世界最小消耗電流的內置MOSFET的降壓型DC/DC轉換器*1)“BD70522GUL”。
“BD70522GUL”是旨在實現IoT領域的關鍵詞“紐扣電池10年驅動”開發而成的超低功耗電源IC。在ROHM的垂直統合型生產體制下，利用凝聚“電路設計”、“布局”、“工藝”三大尖端模擬技術優勢而獨創的Nano Energy技術，實現了世界最小的消耗電流180nA（n為10的負9次冪）。這使無負載時（應用待機時）的電池驅動時間比普通產品長1.4倍※，有助于CR2025等紐扣電池驅動的電子設備更長時間運行。此外，在業界最寬范圍（10μA～500mA，從輕負載到最大負載）實現90%以上的功率轉換效率。
本產品已于2017年10月開始出售樣品（樣品價格300日元/個：不含稅），并計劃于2018年3月起暫以月產100萬個的規模投入量產。前期工序的生產基地為ROHM濱松株式會社（日本濱松市），后期工序的生產基地為ROHM Apollo Co., Ltd.（日本行橋市）。另外，本新聞發布的同時，還將同步開始本產品“BD70522GUL”和搭載本產品的評估板“BD70522GUL-EVK-101”的網售，用戶可從AMEYA360和Right IC兩家網售平臺購買。
今后，ROHM將繼續開發運用模擬技術優勢的高性能、高可靠性產品，為全社會的節能貢獻力量。
＜背景＞
近年來，智能手機等移動設備、可穿戴式設備及IoT設備等用電池驅動的電子設備迅速普及。而且，為了提高產品的設計靈活度并確保配置新功能所用的空間，要求這些產品上搭載的元器件的功耗要降低到極限，以實現小型化并延長電池使用壽命。
一直以來，ROHM運用模擬設計技術和電源系統的工藝技術優勢，并發揮垂直統合型生產體制的優勢，致力于開發滿足市場需求的電源IC。此次再次發揮這些優勢，開發出搭載超低消耗電流技術“Nano Energy”的電源 IC。
＜特點詳情＞
新產品“BD70522GUL”是以IoT市場的關鍵詞“紐扣電池10年驅動”為目標開發而成的超低功耗降壓型電源IC。產品具備以下特點，非常有助于搭載蓄電池和小型電池的設備長時間驅動。
1．利用Nano Energy技術，實現世界最小的消耗電流180nA
利用凝聚新開發的獨有控制電路、電源IC的最佳模擬元件布局、電源系統工藝0.35µm的BiCDMOS等ROHM在低消耗電流方面的模擬技術優勢而誕生的超低消耗電流技術“Nano Energy”，實現了世界最小的消耗電流180nA。
實現世界最低消耗電流使得在諸如無負載時（應用待機時）的電池驅動時間比普通產品延長1.4倍。（ROHM調查數據）
2．在更寬的負載電流范圍實現高效率
內置低損耗MOSFET，負載模式搭載根據負載電流自動無縫切換的Seamless Switching Mode Control (SSMC)功能，在消耗電流1µA以下的DC/DC轉換器中，在業界最寬范圍（10μA～500mA）實現90%以上的功率轉換效率。
在眾多電子設備和應用的不同狀態下實現高效率的功率轉換，有助于延長電池的驅動時間。
＜關于Nano Energy技術＞

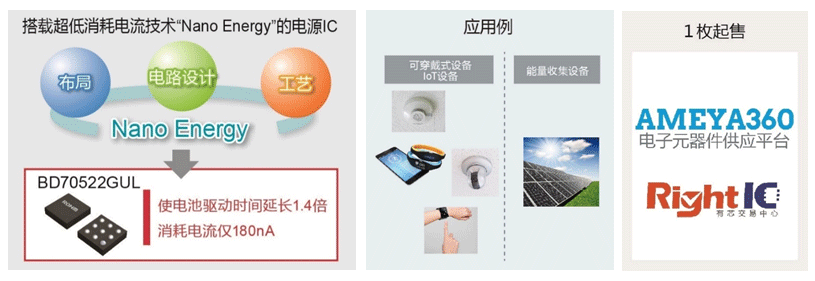

Nano Energy是在ROHM的垂直統合型生產體制下，融合“電路設計”、“布局”、“工藝”三大尖端模擬技術優勢實現的超低消耗電流技術。有助于移動設備、可穿戴式設備及IoT設備等用蓄電池或小型電池驅動的電子設備的長時間驅動。
＜應用例＞
・可穿戴式設備、移動設備
・電池驅動的IoT設備（傳感器節點）、小型工業設備（報警器、警報設備、電子貨架標簽等）
＜其他產品規格數據＞
|
產品型號
|
輸入電壓范圍
|
輸出電壓
|
消耗電流
|
輸出電壓精度
|
工作頻率
|
最大輸出電流
|
工作溫度范圍
|
|
BD70522GUL
|
2.5V ～ 5.5V
|
1.2V, 1.5V, 1.8V,
2.0V,2.5V, 2.8V,
3.0V, 3.2V, 3.3V
|
180nA
(Typ.)
|
±2.0%
|
0.2Hz ～ 1MHz
(Typ.)
|
500mA
|
-40 ℃～85 ℃
|
＜評估板信息＞
開始銷售時間 2018年3月起
網售平臺 AMEYA360、Right IC
評估板型號 BD70522GUL-EVK-101
＜術語解說＞
*1) DC/DC轉換器
電源IC的一種，用來將直流（DC）電壓轉換為直流電壓。一般存在降壓型（使電壓下降）和升壓型（使電壓上升）兩種。 |
