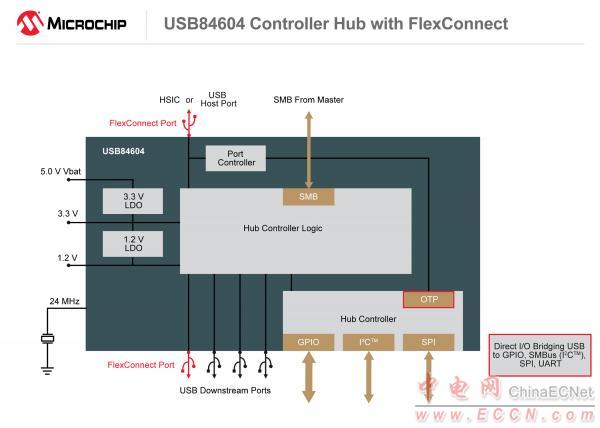

Microchip推出全新汽車級4端口USB84604 IC，拓展其USB2控制器集線器產品線。全新USB84604 UCH2采用FlexConnect技術，且有一個上行端口支持USB2.0和USB高速芯片間（HSIC）連接，因此對于需要大量USB端口和連接的汽車信息娛樂系統設計來說是理想之選。
Microchip的FlexConnect技術可輕松實現端口反轉或“角色互換”，迎合了消費者對“聯網汽車”的需求。USB84604的下行端口1能夠與上行主機端口互換，將主機功能轉到連接了UCH2的產品上，例如智能手機和平板電腦。這一獨特的特性使得由軟件和應用程序構成的智能手機生態系統可以接入汽車信息娛樂系統中。
IC的HSIC連接融合了Microchip的Inter-Chip Connectivity™技術，使得連接在電路板上的USB84604 UCH2能夠使用普遍的USB2.0協議，大大降低功耗。在數據傳輸時這種優勢尤為明顯；經測量，其功耗僅為一對傳統USB2.0物理層收發器的七分之一。
4端口USB84604 UCH2能夠作為全速集線器或全/高速集線器連接上行端口。當與高速主機連接時，四個下行端口能夠以低速（1.5 Mbps）、全速（12 Mbps）或高速（480 Mbps）的方式運行。此外，USB84604集成的電池充電器檢測電路支持下行端口的電池檢測和充電，能夠利用高級電池充電模式（如USB-IF電池充電（BC1.2）和Apple®）替代外部電池充電器。
該UCH2還集成了Microchip的VariSense™和PHYBoost技術，確保其在通常汽車應用場合中糟糕的電磁干擾（EMI）環境下能具備優異的信號強度和穩健的運行狀態。
USB84604可以從外部閃存載入其功能和配置。片上一次性編程（OTP）存儲器可用來裝載永久配置，而系統管理總線（SMBus）從接口可用來定制USB84604的功能。此接口能夠控制數字線和USB線進行內部測試，配置集線器使其在枚舉時選定理想功能，還可以裝載定制固件充分實現全新UCH2的特性。
USB84604 UCH2也能夠通過多種協議和方式（如I2C™、SPI、UART和通用I/O）使得各個應用之間進行無縫通信。這樣一來系統設計人員便可將此控制器集線器作為虛擬第五端口。例如，如果一個認證芯片需要在信息娛樂系統設計中升級，其功能可便捷地從人機界面（HMI）變?yōu)檗D(zhuǎn)接器，而無需再次認證。
Microchip汽車信息娛樂系統部副總裁Dan Termer表示：“汽車制造商正快速應對消費者對汽車內部個人裝置之間的無縫通信不斷強烈的需求，因此USB連接也呈現快速增長的態勢。高度集成的USB84604作為全新一代UCH產品，以其豐富的功能使得設計人員能夠快速研發出創新型超前解決方案�！�
開發支持

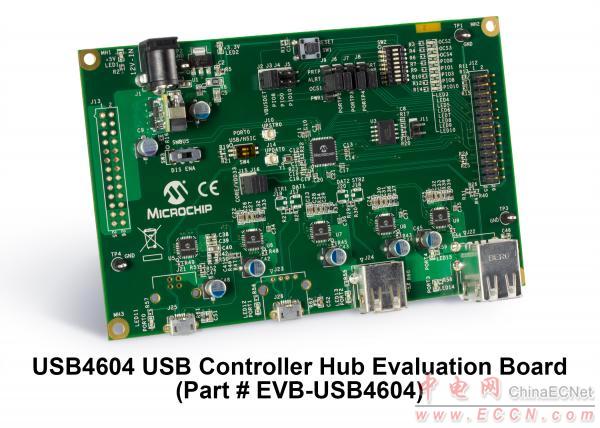

Microchip新推出的ProTouch集線器配置軟件工具可支持USB84604 UCH2，現可通過http://www.microchip.com/ProTouch-111014a免費下載。ProTouch軟件可輕松實現配置設置的生成和對UCH2內部OTP存儲器或任何外部SPI閃存的編程。USB4604評估板（部件編號：EVB-USB4604）現已開始供貨。該評估板支持FlexConnect應用，能夠訪問I2C、GPIO和UART橋接中使用的UCH2數字引腳。此款評估板上還有SPI閃存，使得各種不同版本的芯片能在同一塊PCB上進行評估。
供貨
4端口USB84604 UCH2采用64引腳QFN封裝，現已開始提供樣片并投入量產，以10,000片起批量供應。
|
